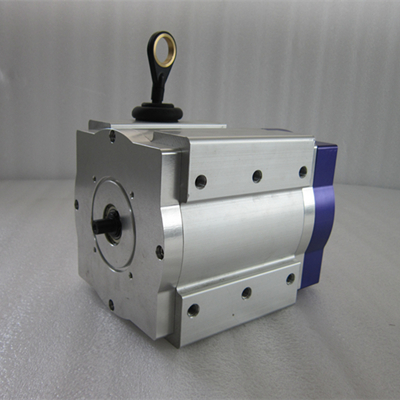

滑坡裂縫位移計為電感調頻式原理的傳感器，用于山體滑坡裂縫，滑坡、邊坡、建筑、表面位移，變形監測的測量，可長期自動化監測。
滑坡裂縫位移計的原理：
它將機械位移量轉換成可計量的、成線性比例的電信號。被測物體產生位移時，拉動與其相連接的鋼繩，鋼繩帶動傳感器傳動機構和傳感元件同步轉動；當位移反向移動時，傳感器內部的回旋裝置將自動收回繩索，并在繩索伸收過程中保持其張力不變，從而輸出一個與繩索移動量成正比例的電信號在本體內置電子標簽，另可自設編號，直接輸出物理量，并可進行存儲1600條數據，此類原理產品精確度、穩定性高，可采用人工讀數或自動采集方式，進行長期觀測。
滑坡裂縫位移計的特點：
測量被測物體的相對位移，在固定點與被測點用柔性銦鋼絲連接。鋼絲一端固定在被測點上，另一端與位移計內部結構件相連；當被測點發生位移時，鋼絲通過拉動位移傳感器內的測桿，測桿位置發生變化后，圍繞測桿外的線圈輸出的電感頻率也會相應發生變化，經過數據處理從而實現測量位移變形的目的，具有位移微小變化量，精度高、穩定性好的特點。
|
